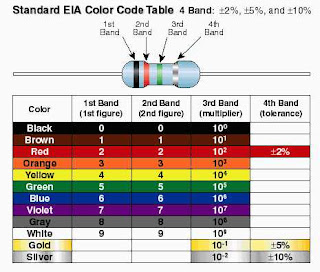

✔ Meratakan arus DC pada penyearah arus

✔ Mengontrol frekuensi pada rangkaian isolator

✔ Menyimpan muatan listrik✗ Jenis-jenis kapasitor

✔ Kapasitor polar (ELCO)

✔ Kapasitor Non Polar (Kapasitor Kertas, Kapasitor Kermik, Kpasitor Mika, Kapasitor Poliester)

✔ Kapasitor Variabel (VARCo, TRIMMER)

Jenis kapasitor:

Kapasitor keramik
oksida dan oksida lainSesuai dengan namanya, kapasitor ini mempunyai dielektrik dari keramik. Dielektriknya umumnya berupa campuran antara titanium , dengan elektrode logam. Jenis kapasitor ini tidak memiliki kutub positif maupun negatif, jadi pemasangannya dalam PCB bisa terbalik tanpa mengalami masalah.
Ada dua sumber yang menyatakan tentang kapasitor keramik:
Kekuatan dari dielektriknya sangat kuat, dan berkapasitas besar. Pada umumnya jenis kapasitor ini digunakan untuk meredam bunga api. Misalnya bunga api yang timbul pada platina kendaraan bermotor.
Karena terbuat dari keramik, kondensator ini memiliki kapasitas yang kecil yaitu di bawah 1 mikrofarad. Umumnya digunakan dalam rangkaian penguat frekuensi menengah.
Tapi saya condong kepada yang kedua. Karena dalam kenyataannya apabila kita memang menggunakan kondensator keramik dalam rankaian radio. Mengenai yang pertama saya kurang tahu mengenai hal itu.

Kapasitor KertasJenis kapasitor ini menggunakan lapisan kertas setebal antara 0..02 – 0.05 mm dengan diapit oleh dua lembar kertas alumunium.

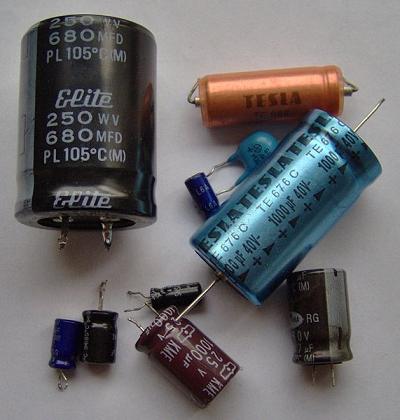

Kapasitor Elektrolit (Elco)
Kapasitor jenis ini menggunakan elektrolit sebagai dielektriknya. Umumnya oksida aluminium. Memiliki kaki positif maupun negatif, jadi usahakan jangan sampai terbalik. Digunakan sebagai perata denyutan listrik DC. Di badan kapasitor ini terdapat tanda untuk mengetahui mana kaki minus.
Kapasitor dengan dielektrik Udara
Jenis kapasitor ini menggunakan udara sebagai dielektriknya. Sebagai contoh tuner radio FM adalah jenis kapasitor udara. Cara kerja dari kapasitor ini mirip dengan varco. Besarnya kapasitas ditentukan dengan luas penampang yang saling berhadapan. Tuner diputar untuk mengubah kapasitas kapasitor sekaligus mengubah frekuensinya.
Varco
Varco atau variable condensator adalah jenis kapasitor yang dapat diubah-ubah kapasitasnya.
Dan beberapa jenis lainnya.

Kapasitas kapasitor Pada umumnya kapasitas kapasitor dinyatakan dalam mikrofarad. Karena dalam kehidupan sehari-hari 1 farad sudah sangat besar apabila digunakan dalam rankaian. Kapasitas kapasitor didefinisikan sebagai berikut:
“perbandingan tetap antara muatan (q) yang tersimpan dalam kapasitor dan beda potensial antara kedua plat konduktornya (v)”
Dari definisi di atas kita dapatkan rumus berikut:
C=q/v
Dengan:
C= kapasitas kapasitor (Farad)
q= muatan yang tersimpan (coulomb)
v= beda potensial (volt)
pada kapasitor apabila di pasangkan kepada rangkaian listrik, pasti mendapatkan muatan berbeda. Satu positif lainnya negatif.

Apabila kedua plat diberikan muatan q+ dan q-, beda potensial v, luas permukaan A, dan jarak antara plat adalah d, maka kapasitasnya dapat dirumuskan sebagai berikut
E=q/Aε0 dengan memasukkan rumus E=v/d dan diperoleh
C= ε0A/d
Dengan:
C= kapasitas kapasitor (Farad)
q= muatan yang tersimpan (coulomb)
v= beda potensial (volt)
ε0= permitivitas ruang hampa (8,85x10-12 C2N-2m-2)
d= luas plat (m2)
Dielektrik
Dielektrik didefinisikan sebgai berikut:
“bahan isolator yang digunakan untuk memisahkan kedua plat konduktor pada suatu kapasitor plat sejajar”
Tebal, jenis dan luas sangat menentukan besarnya kapasitas yang akan didapatkan.
Rangkaian Kapasitor Rangkaian kapasitor terdiri dari jenis rangkaian paralel, seri dan campuran.
Paralel Tujuan dari memaralelkan kapasitor adalah untuk mendapatkan kapasitas yang lebih besar.
qtotal= q1+ q2+...
Vtotal=V1=V2=...
Ctotal=C1+C2+...
Seri Tujuan menggunakan rangkaian seri adalah untuk mendapatkan nilai yang lebih kecil.
qtotal= q1= q2=...
Vtotal=V1+V2+...
1/Ctotal=1/C1+1/C2+…
CampuranBertujuan untuk mendapatkan nilai yang diinginkan sesuai dengan rumus di atas.

D.transformator
Dikenal dengan istilah trafo, adalah suatu alat elektronik yang memindahkan energi dari satu sirkuit elektronik ke sirkuit lainnya melalui pasangan magnet. Biasanya dipakai untuk mengubah tegangan listrik dari tinggi ke rendah dan berarti juga mengubah arus listrik dari rendah ke tinggi

Efisiensi Efisiensi transformator dapat diketahui dengan rumus Karena adanya kerugian pada transformator. Maka efisiensi transformator tidak dapat mencapai 100%. Untuk transformator daya frekuensi rendah, efisiensi bisa mencapai 98%.Jenis-jenis transformator Step-Up

lambang transformator step-up
Transformator step-up adalah transformator yang memiliki lilitan sekunder lebih banyak daripada lilitan primer, sehingga berfungsi sebagai penaik tegangan. Transformator ini biasa ditemui pada pembangkit tenaga listrik sebagai penaik tegangan yang dihasilkan generator menjadi tegangan tinggi yang digunakan dalam transmisi jarak jauh.

Step-Downskema transformator step-down
Transformator step-down memiliki lilitan sekunder lebih sedikit daripada lilitan primer, sehingga berfungsi sebagai penurun tegangan. Transformator jenis ini sangat mudah ditemui, terutama dalam adaptor AC-DC.

Komponen Aktif :

adalah komponen-komponen didalam rangkaian elektronik yang mempunyai penguatan atau mengarahkan aliran arus listrik

*Dioda

→ suatu bahan elektrikum yang tersusun atas 2 elektroda yaitu elektroda positif dan negatif

✗ Prinsip kerja

✔ Forward Biass (arah maju) dari anoda ke katoda

✔ Reverse Biass (arah mundur) dari katoda ke anoda

✗ Jenis-jenis Diode

✔ Dioda Zener = menstabilkan tegangan

✔ Dioda Kristal = Dioda kontak titik

✔ Light Emilting Diode (LED) = Lampu induktor

✔ Photo Diode = pencacah, penghitung

✔ Dioda Silikon = Penyearah Arus

✗ Jenis-jenis resistor yang bergantung pada suhu (TERMISTOR)

✔ NTC ( Negative Temprature Coeficient )

✔ PTC ( Positive Temprature Coeficient )

✗ Fungsi Diode

✔ Penyearah Arus

✔ Pencacah Penghitung

✔ Menstabilkan tegangan

a. dioda cahaya
b. dioda foto
c. dioda laser
d. diode Zener
e. dioda Schottky

transistor : → rancangan komponen yang terdiri dari 3 komponen diode tipe P (+) dan tipe N (-)

✗ Komponen penyusun transistor

Emitor = Pembawa muatan

✔ Basis = Pengatur gerak pembawa muatan dari emitor ke collector

✔ collector = Pengatur gerak pembawa muatan dari emitor ke output

*Fungsi transistor

✔ Penguat arus

✔ Penguat tegangan atau penguat getaran

✔ Pembangkit getaran✔ Saklar· IC (Integrated Circuit) → merupakan kombinasi dari beberapa komponen elektronika yaitu diode, resistor, dan kapasitor kecil. JENIS IC : IC MONOLITHIK, IC HYBRIDA (IC LINEAR, IC TTL, IC CMOL)
